- SF6氣體檢漏儀
){kind=small}
產品簡介
TPBJC SF6氣體泄漏檢測報警系統中SF6氣體泄漏檢測運用的正是紅外光譜吸收技術。與其他檢測技術相比，運用紅外光譜吸收技術檢測SF6氣體，檢測精度高，穩定可靠，且不受環境溫濕度等條件限制。實驗證明，當特定波段的紅外光通過SF6氣體時,這些氣體分子對特定波長的紅外光有吸收,其吸收關系服從朗伯--比爾吸收定律，即吸收與SF6氣體濃度呈現自然指數關系。
運用以上原理，設計相應的光學裝置，采用主動吸氣方式，當采樣氣體中含有SF6氣體時，能夠通過檢測氣室的紅外光的強度將相應減弱，根據減弱的幅度，運用朗伯--比爾吸收定律可以計算出SF6氣體濃度。
主要功能

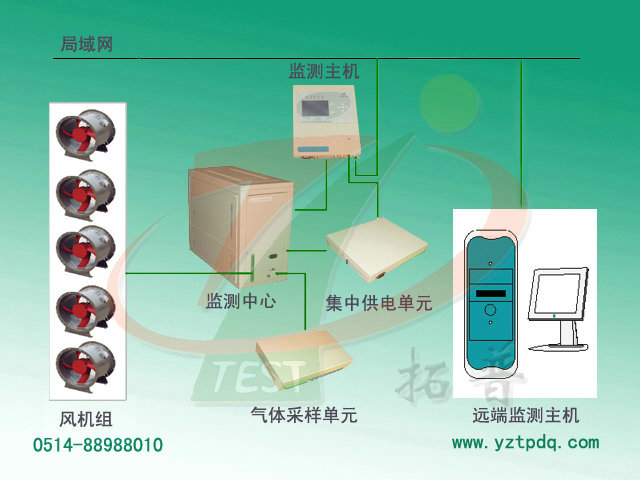

1、實時顯示SF6氣體濃度系統循環采集被檢測區域的空氣，在操作控制屏及后臺監控計算機上顯示該采樣空氣的SF6含量濃度；告警濃度可按要求在現場設定。
2、實時顯示氧氣濃度
檢測主機內含有氧氣檢測傳感器，在檢測各區域采樣氣體中SF6氣體的含量同時，檢測氧氣含量，在操作控制屏及后臺監控計算機上顯示該采樣空氣中的氧氣濃度；告警濃度可按要求在現場設定。
3、告警輸出
當SF6氣體或氧氣含量達到告警濃度時，操作控制屏將按設定的方式，產生聲光、語音報警，并通過軟件規約或干接點通知遠端監控中心，同時按設定的方式啟動風機。
4、紅外感應與語音報警和提示
如果有工作人員接近開關時室，操作控制屏內的紅外感應被觸發，操作控制屏將啟動語音提示，通知提示工作人員當前室內是否有SF6或氧氣報警，并提示應啟動風機通風后進入。
5、風機控制
風機有定時啟動、告警啟動與強制啟動三種方式；系統內有4個定時啟動的時間，可根據用戶的要求設定0～4次定時啟動、每次啟動的具體時間與時長；
當SF6或氧氣濃度達到告警濃度時，可根據用戶要求，設定系統是否啟動風機進行通風；操作控制屏有風機開與風機關2個按紐，可以用來強制風機啟動或關閉；
6、溫濕度顯示
溫度顯示范圍：-40～60℃ 濕度顯示范圍：0～100%RH
7、聲光報警控制
可根據用戶要求，聲光報警在啟動后一定時間內自動關閉，以免影響周圍居民；
技術指標
1、SF6濃度檢測
檢測范圍：≥100uL/L (即ppm)；
檢測精度：±10uL/L；
檢測速度：≤2分鐘（30米測量距離）；
檢測方法：使用標準物質研究中心提供的、用空氣與SF6氣體混合的標準氣體；
2、氧氣檢測
檢測范圍：0～25%；
檢測精度：≤5%；
3、溫度
檢測范圍：-40～60℃；
檢測精度：≤2℃；
4、濕度
檢測范圍：0～100% RH；
檢測精度：≤5%；
5、風機啟動響應時間：≤2s
6、工作電源：AC 150V～265V
7、工作環境：操作控制屏與檢測主機-10～50℃，其他-40～60℃；
8、功耗：＜ 60W
9、抗電強度（外殼金屬部分與電源之間）：＞2000V
10、絕緣性能（外殼金屬部分與電源之間）；＞ 10MΩ
11、風機控制接觸器觸點功率： AC220V/20A
12、EMC特性：符合IEC1000－4標準；
13、通訊：
接口：485接口
規約：電總標準通信協議、IEC870-5-101或其他通訊協議
波特率：9600BPS（出廠設定）
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！
