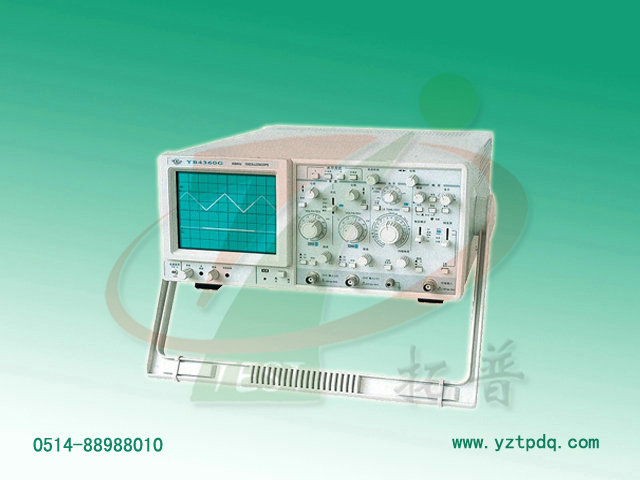

名稱：雙時基示波器YB4300G
型 號：YB4300G
揚州拓普電氣科技有限公司是致力于雙時基示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。 詳細介紹
揚州拓普電氣科技有限公司是致力于雙時基示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。
功能特點
1、靈敏感高，偏轉系數1m\Udiv。
2、Y衰減及掃描開關采用進口數字編碼開關。
3、可對主掃描A全量程任意時間段(△T)通過延遲掃描B進行擴展設定。
4、延遲掃描B：對被觀察信號進行水平放大。
5、交替觸發：能同時觀察兩路不相干信號。
產品指標
功能特點
1、靈敏感高，偏轉系數1m\Udiv。
2、Y衰減及掃描開關采用進口數字編碼開關。
3、可對主掃描A全量程任意時間段(△T)通過延遲掃描B進行擴展設定。
4、延遲掃描B：對被觀察信號進行水平放大。
5、交替觸發：能同時觀察兩路不相干信號。
產品指標
|
項目 \ 型號 |
YB4320G
|
YB4340G
|
YB4360G
|
|
|
垂直 |
偏轉系數
|
1mV/div-5V/div 1-2-5進制分12檔,誤差±3%(1mV-2mV±5%)
|
||
|
頻帶寬度 |
5mV-5V/div DC-20MHz
|
5mV-5V/div DC-40MHz
|
5mV-5V/div DC-60MHz
|
|
|
1mV-2mV/div DC-10MHz
|
1mV-2mV/div DC-15MHz
|
1mV-2mV/div DC-15MHz
|
||
|
AC耦合：頻率下限(-3dB) 10Hz
|
||||
|
輸出電壓
|
400V(DC+ACpeak)頻率≤1kHz
|
|||
|
水平 |
顯示方式
|
A、A加亮，B、B觸發
|
||
|
A掃描時間系數
|
0.1μs/div-0.5s/div,1-2-5進制分21檔,誤差±3%
|
|||
|
掃描釋抑時間
|
可將釋抑時間延長至小掃描休止期的8倍以上，連續可調
|
|||
|
B掃描時間系數
|
0.1μs/div-5ms/div,1-2-5進制分12檔,誤差±3%
|
|||
|
延遲時間
|
1μs/div-5ms/div連續可調
|
|||
|
觸發 |
觸發源
|
CH1、CH2、電源、外接
|
||
|
極性
|
+、-
|
|||
|
電平鎖定或交替觸發
|
50Hz-20MHz，2div,外0.25V
|
50Hz-40MHz，2div,外0.25V
|
||
|
外接輸入阻抗
|
1MΩ±2%約35pF
|
|||
|
輸入電壓
|
100V(DC+ACpeak)頻率≤1kHz
|
|||
|
B觸發
|
有
|
|||
|
X-Y |
靈敏度
|
Y同CH2，X同CH1，誤差±5%；擴展×10±10%
|
||
|
X頻帶寬度
|
DC-1MHz -3dB
|
DC-2MHz -3dB
|
|
|
|
Z軸
|
頻率范圍
|
DC-5MHz
|
|
|
|
輸入阻抗
|
約5MΩ
|
|
|
|
|
輸入電壓
|
50V(DC+ACpeak)頻率≤1kHz
|
|||
|
帶寬
|
DC-1MHz
|
|
|
|
|
校準 |
波形
|
方波
|
|
|
|
頻率
|
1KHz±2%
|
|
|
|
|
幅度
|
2Vp-p ±2%
|
|
|
|
|
物理 |
電源
|
AC 220V±10%
|
|
|
|
頻率
|
50Hz±4%
|
|
|
|
|
功耗
|
40W
|
|
|
|
|
外形及尺寸質量
|
150H×310W×440D(mm) 約8kg
|
|||
